A-Designs Ventura

Preamplificador: El preamplificador de micrófono es un opamp discreto balanceado de una etapa, diseño acoplado al transformador. Incluye switches para: inversión de polaridad, atenuador de -20 dB, phantom power de + 48V con indicador LED y una perilla para control de ganancia. Con el switch de entrada (Input Switch) en Mic - la señal es alimentada a la entrada de la sección EQ/salida principal (main output) y a la salida del transformador mult simultáneamente.

Esto da como resultado dos salidas separadas al mismo tiempo y es útil para alimentar la señal al FOH y/o FX externo, amplificadores de potencia, etc.
Funcionamiento a niveles normales - una señal muy clara y transparente con todos los detalles, el aire y el bajo extendido que se espera de un diseño análogo de alta calidad. En configuraciones radicales los transformadores de la salida le darán un carácter más coloreado, pero conservando toda la claridad.

Ecualizador paramétrico de tres bandas. Ventura cuenta con un ecualizador paramétrico modificado de 3 bandas estilo Quad Eight con 33 frecuencias. Existen tres bandas superpuestas en rangos de 50Hz a 15KHz. Tanto la selección de frecuencia como los controles de amplificación (boost)/corte (cut) son escalonados para ajustes precisos y fáciles de re-configurar. Cada banda tiene su propio switch Q con tres posiciones fijas: (estrecho, ancho y angosto) Sharp, Wide y Narrow. Las bandas para graves y agudos son de tipo pico/bell con switches para cambiar a tipo shelf. Los switches shelf desactivan la función Q únicamente en las bandas graves y agudas. El insert/regreso del ecualizador proporciona una entrada directa al EQ. Esto evita que la señal pase por el preamplificador de micrófono/instrumento y permite utilizar el EQ de forma independiente, algo que hace que Ventura sea muy flexible.

Preamplificador de entrada de instrumento. No es necesario una caja directa/DI. Este preamplificador de alta impedancia no-balanceado está diseñado para pastillas de guitarra/bajo y teclados como sintetizadores vintage. Independientemente del preamplificador de micrófono, la sección del preamplificador de instrumentos utiliza un opamp discreto de una sola etapa. El panel frontal incluye un jack de entrada TS Switchcraft de 1/4 " y una perilla de ganancia. Con el switch de entrada (Input Switch) en Instrument - la señal también es alimentada tanto la entrada a la sección EQ/salida principal (main output) y a la salida del transformador mult de manera simultánea, dando dos salidas separadas al mismo tiempo. Muy útil para alimentar la señal al FOH y/o FX externo, amplificadores de potencia, etc.

Filtros paso altos y bajos. Los filtros paso alto y bajo son de segundo orden (12 dB por octava) y con knees en 9kHz y 150Hz. Ambos switches de filtro funcionan con el EQ habilitado o apagado y son post EQ, hecho que afecta sólo a la salida EQ/Main.

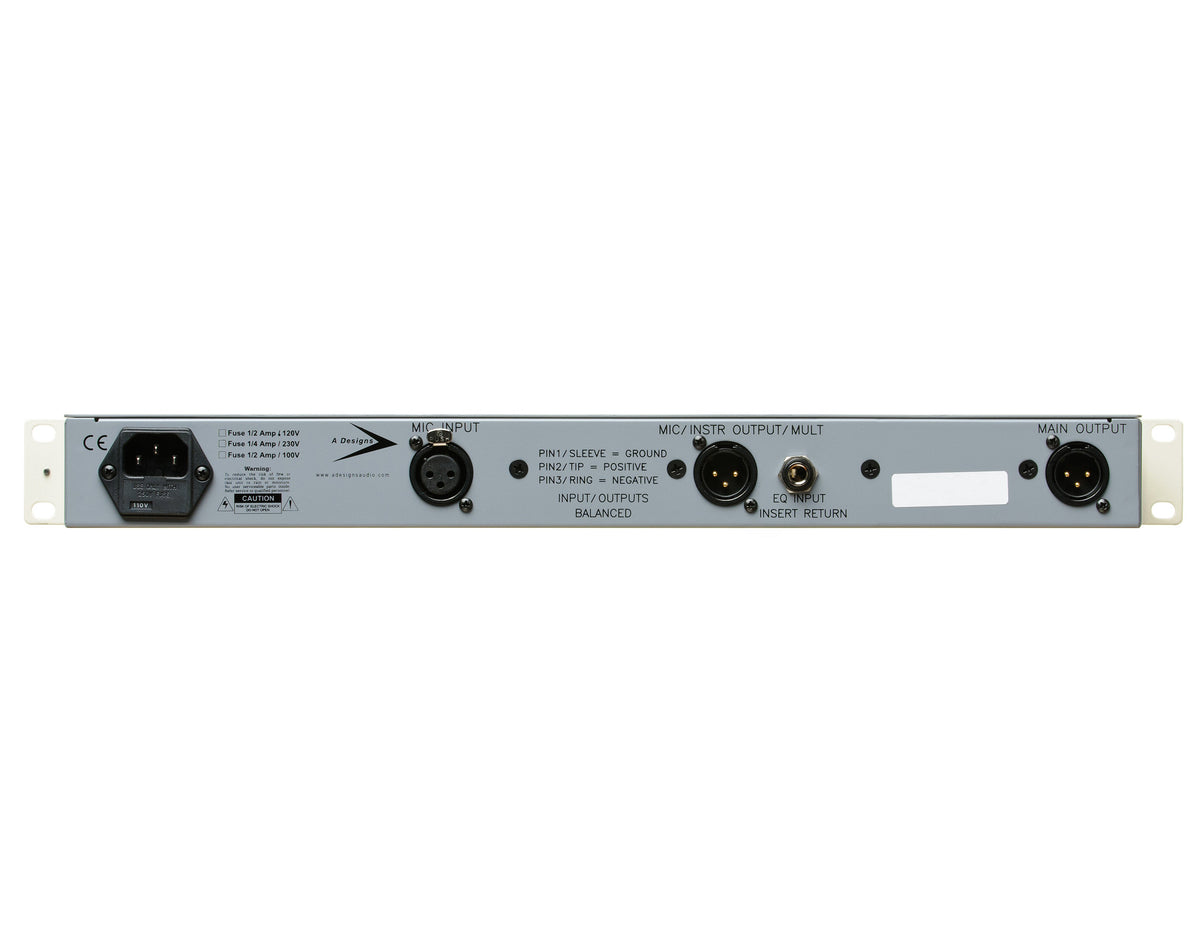

Direct Out Mult/Insert Return. La salida Output Mult permite que la señal de instrumento o micrófono se envíe a dos lugares distintos a la vez. Envía una señal pre-EQ al FOH o un efecto, como un compresor, delay, amplificadores de potencia, etc. y también afectada por el EQ en la salida principal (main output). El regreso (insert return) permite que la señal afectada por compresores y/o efectos externos regrese a la sección de EQ y posteriormente a salida principal (main output).
Ya sea en el estudio de grabación o en un escenario, A-Designs Audio Ventura comparte la filosofía ”sin adornos innecesarios que comprometan el sonido” para la capturar y reproducir una señal de manera pura. Diseñado por Carl Johnson.

CARACTERÍSTICAS:

• Preamplificador de micrófono/Ecualizador/Preamplificador de instrumento independientes
• Amplificadores Operacionales Discretos específicamente diseñados
• Transformador de entrada de micrófono Jensen
• Punto de inserción (insert) entre preamplificador de micrófono/preamplificador de instrumento y ecualizador
• Resistencias de película metálica, polipropileno, C0G y capacitores bipolares
• Switches de palanca plateados (sin relés)
• Salidas balanceadas del transformador Cinemag - Main y Direct/Mult
• Alimentación de línea externa conmutable de 110VAC a 220VAC
• Conectores XLR Gold Neutrik
• 1RU Chasis de acero
• Perillas de aluminio 1
• Hecho en los EEUU

ESPECIFICACIONES:

• Respuesta en frecuencia:> 20Hz a 20kHz
• Rango de ganancia: Micrófono: -62dBV a + 30dBV, Instrumento: 70dB, Insert/Entrada EQ: 0dBV a + 26dBV
• Impedancia de entrada: Micrófono: 1.4k ohms típicos, Instrumento: 20M ohms nominales, Entrada Insert/EQ: 15k ohms
• Ruido (EIN):> 89dBm en general
• Phantom Power: + 48VDC
• Salidas XLR balanceadas: 600 ohms nominales
• Distorsión: Mejor que 0.01%
• Potencia: 120 / 230VAC
• Dimensiones: 19 "x 1-3 / 4" x 10 “(largo-alto-ancho)
• Peso: 14 lb.
• Peso de envío: 16,5 lb.
