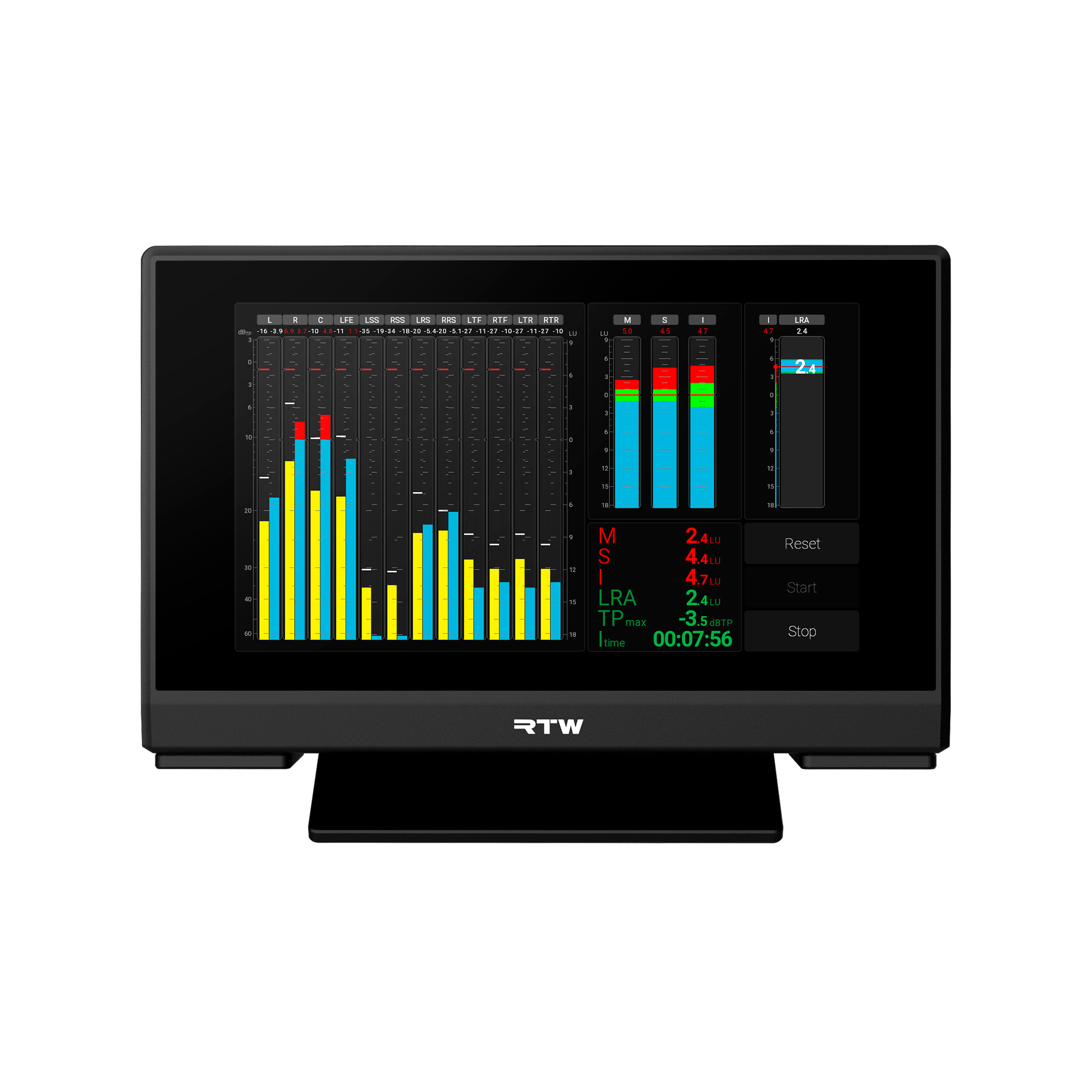

RTW TouchMonitor 5 Advanced Loudness Meter

El RTW TouchMonitor 5 es un medidor de sonoridad avanzado basado en red con pantalla táctil de 5". Compatible con hasta 16 canales de red AoIP, el TouchMonitor 5 puede gestionar configuraciones de canal desde estéreo hasta 9.1.6. Entre los numerosos formatos compatibles, encontrará sonido envolvente 5.1 y 7.1, así como sonido inmersivo 7.1.4 y 9.1.6. TouchMonitor ofrece un conjunto completo de herramientas de medición de sonoridad, nivel y fase. Esta versión está diseñada para redes Ravenna/AES67/ST 2110 compatibles con transmisiones unicast. El puerto de red proporciona 16 canales de audio y, al mismo tiempo, gestiona las funciones de alimentación y control.

PPM

TouchMonitor 5 incluye un medidor PPM completo para una medición fiable de cualquier canal Dante. Es compatible con todos los tipos de escala necesarios para un entorno de producción profesional. El indicador de retención de picos conmutable, la memoria de picos y el indicador de sobrepaso completan la funcionalidad. Entre las barras gráficas de un Stereo-PPM, hay un indicador de correlación que ayuda a identificar problemas de correlación estéreo.

BOBINA MÓVIL

El instrumento de bobina móvil está disponible en modo estéreo de 2 canales. Ofrece varias escalas y opciones de configuración. Las pantallas PPM (británicas) o VU pueden mostrarse como instrumentos individuales o combinados, verticales u horizontales. También están disponibles escalas de sonoridad o una pantalla combinada de PPM y sonoridad (modo BBC).

CORRELADOR ESTÉREO

El Correlador Estéreo permite analizar y visualizar la relación de fase entre dos canales de una señal estéreo, ofreciendo información valiosa sobre su compatibilidad estéreo. Al proporcionar una medida cuantitativa de la correlación de audio, ayuda a determinar si los canales están en fase (correlación positiva) o desfasados (correlación negativa), lo que puede afectar la calidad general del sonido y la compatibilidad de reproducción en sistemas mono. Una correlación positiva alta indica una buena alineación de fase, lo que contribuye a una imagen estéreo nítida y coherente, mientras que una correlación negativa o baja puede indicar posibles problemas de fase, como cancelación de fase o una imagen estéreo deficiente.

Esta herramienta es particularmente útil para los ingenieros de audio para garantizar una calidad de sonido óptima y evitar problemas relacionados con la fase durante la mezcla, la masterización o la transmisión.

VECTORSCOPIO DE AUDIO

El vectorscopio de audio de 2 canales proporciona una visualización en tiempo real de la relación de fase entre dos canales de un par estéreo mediante una pantalla de Lissajous en un plano de coordenadas inclinado 45°. Esta herramienta es fundamental para comprender y diagnosticar la imagen estéreo y las interacciones de fase dentro de una señal de audio.

El movimiento dinámico y la dispersión de la figura de Lissajous pueden revelar características importantes, como la amplitud estéreo, el balance de la señal y posibles problemas como efectos de filtro de peine, desplazamientos de fase o rotaciones. Una figura muy agrupada indica una fuerte coherencia de fase, mientras que un patrón más disperso sugiere una mayor separación estéreo o posibles discrepancias de fase.

Una línea vertical recta en el vectorscopio indica una señal mono, donde ambos canales están perfectamente en fase. Una línea horizontal, por otro lado, indica que los canales están completamente desfasados, lo que puede provocar cancelación al sumarse a mono. Un patrón circular o elíptico sugiere una imagen estéreo amplia, lo cual puede ser deseable o no según la aplicación.

Los ingenieros de audio utilizan ampliamente el Vectorscopio en tareas como mezcla, masterización y producción de radiodifusión para garantizar una imagen estéreo adecuada, alineación de fase y compatibilidad con sistemas de reproducción mono. Es una herramienta esencial para mantener la calidad del audio y evitar problemas de fase en flujos de trabajo de audio profesional.

VOLUMEN, SPL Y LRA

Durante muchos años, RTW ha participado en la creación de los estándares internacionales de sonoridad de la UIT y la UER. La sonoridad es fundamental para nosotros, por lo que en TouchMonitor 5 hemos implementado el motor de sonoridad completo de los medidores de radiodifusión de gama alta de RTW. TouchMonitor 5 es compatible con todos los estándares internacionales de sonoridad, como EBU R128, ITU-R BS.1770-4/1771-1, ATSC A/85, ARIB, OP-59, AGCOM, CALM, LEQ(M), TASA y SAWA. Recientemente, RTW ha incorporado compatibilidad con los estándares de entrega con puerta de diálogo, como los de Netflix.

CUADRO

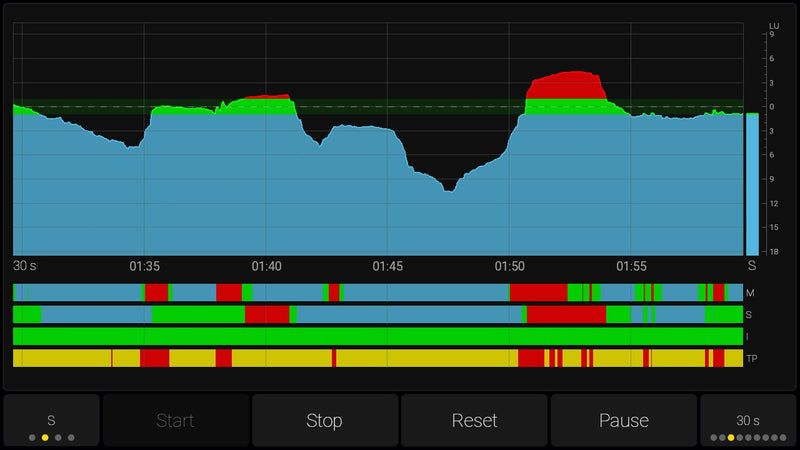

El gráfico de sonoridad proporciona una representación visual detallada de los niveles de sonoridad del audio a lo largo del tiempo, ofreciendo una visión clara y completa de la dinámica de sonoridad del audio. Es una herramienta crucial para analizar y mantener una sonoridad constante en diversos contextos de producción de audio, como la radiodifusión, el streaming y la posproducción.

El gráfico puede mostrar múltiples parámetros, incluyendo la sonoridad momentánea (que captura fluctuaciones rápidas), la sonoridad a corto plazo (promediada durante 3 segundos para suavizar las tendencias), la sonoridad integrada (que representa el nivel general de sonoridad durante toda la duración) y la sonoridad de pico real (que resalta los niveles de pico máximos para evitar el recorte). Esta versatilidad permite a los usuarios monitorear tanto la dinámica transitoria como las tendencias de sonoridad a largo plazo.

El rango temporal del gráfico es muy flexible, permitiendo duraciones de 10 segundos a 2 horas, lo que garantiza su adaptabilidad a diferentes proyectos. Una función de rango automático ajusta dinámicamente la ventana temporal si la medición supera el rango seleccionado inicialmente, asegurando que el gráfico siga siendo relevante para sesiones más largas.

Las opciones de personalización mejoran la usabilidad, permitiendo a los usuarios adaptar los colores y la apariencia visual del gráfico a su flujo de trabajo o preferencias estéticas. Además, el gráfico se puede sincronizar con otros medidores, lo que facilita una comprensión integral del rendimiento del audio.

Al utilizar la tabla de sonoridad, los ingenieros de audio y los productores pueden garantizar el cumplimiento de los estándares de sonoridad, mantener experiencias de escucha consistentes y evitar posibles problemas como distorsión o recorte.

SUMA DE VOLUMEN

Con el instrumento Loudness Sum se obtiene una visualización en gráfico de barras de los valores de Loudness sumados M, S y/o I de una medición de Loudness según EBU R128, ITU BS.1770-4/1771-1, ARIB, ATSC A/85, OP-59, AGCOM, CALM Act, LEQ(M), TASA, SAWA o especificado por el cliente.

NÚMERO DE VOLUMEN

Con el instrumento Loudness Num puede monitorear algunos o todos los valores relevantes de una medición de sonoridad en una pantalla numérica:

• Momentáneo (M)
• Corto plazo (S)
• Integrado (I)
• Rango de sonoridad (LRA)
• Máximo de pico verdadero (TPmax)
• Máximo momentáneo (Mmax)
• Máximo a corto plazo (Smax)
• Duración Integrada (Itime)
• Corto plazo, controlado por diálogo (SD)
• Integrado, con puerta de diálogo (ID)
• Rango de sonoridad, diálogo cerrado (LRAD)
• Porcentaje de diálogo (D%)

LRA (RANGO DE SONORIDAD)

El instrumento LRA (Rango de Sonoridad) muestra una representación gráfica de las variaciones de sonoridad en periodos cortos. Estas se miden con el descriptor de Rango de Sonoridad (LRA) especificado en la norma EBU R 128. Se utiliza para indicar si un programa presenta una sonoridad continuamente constante o una alta variación entre los componentes de nivel bajo y alto. Permite realizar suposiciones sobre si el programa ha experimentado o requiere procesamiento dinámico con respecto a la ruta de distribución prevista.

MEDICIÓN DE VOLUMEN CON PUERTA DE DIÁLOGO

El TouchMonitor 5 admite mediciones controladas por diálogos, lo que garantiza el cumplimiento de las especificaciones basadas en diálogos, como, por ejemplo, los estándares de entrega de Netflix. El instrumento Loudness Number proporciona métricas como ID (Dialog-Based Integrated), SD (Dialog-Based Short-Time) y D (Dialog Content Percentage). El instrumento LRA muestra el rango de sonoridad controlada por diálogos, mientras que el detector de diálogos identifica la presencia de diálogos. Este detector se puede ajustar de tamaño, desde una pequeña superposición hasta cubrir toda la pantalla. Los usuarios pueden especificar qué canales contienen diálogos, generalmente asignándolos a los canales izquierdo, central y derecho.

CARACTERÍSTICAS:

• Medidor inmersivo con pantalla táctil de 5" y 16 canales
• Admite formatos estéreo envolventes e inmersivos, incluidos 5.1 y 7.1.4
• Medición de precisión RTW con gráficos de barras PPM y TruePeak personalizables e instrumentos de bobina móvil
• Vectorscopio de audio y medidor de correlación de fase
• Instrumento gráfico para la medición de la sonoridad a lo largo del tiempo
• Implementación completa de los últimos estándares y recomendaciones de sonoridad, incluida la sonoridad controlada por diálogo
• Gráficos de barras para sonoridad sumada con valores momentáneos, de corto plazo, integrados y rango de sonoridad (LRA)
• Visualización numérica de todos los valores relevantes como M, S, I, LRA, TPmax, Mmax, Smax, Itime, Sd, Id, LRAd, D%
• Instrumento LRA
• Páginas de vista personalizables
• Fácil configuración con interfaz basada en web

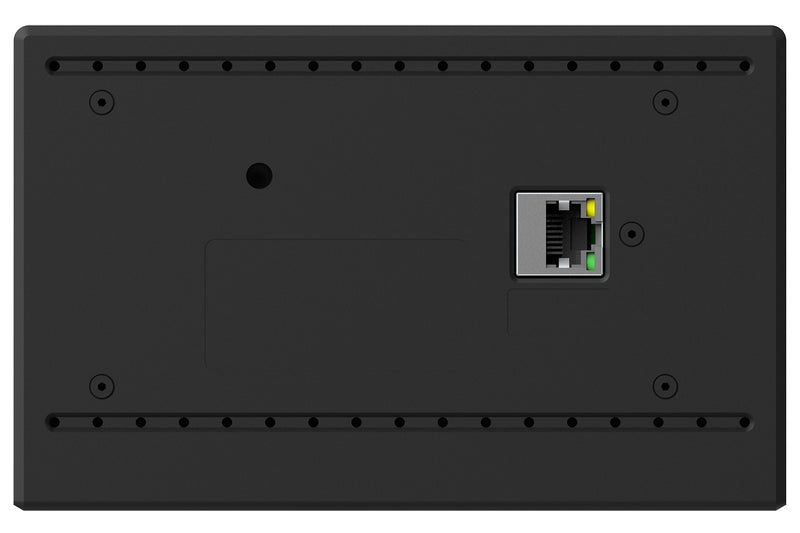

• Alimentación a través de Ethernet (PoE, compatible con IEEE 802.3af)
• Frecuencia de muestreo de hasta 96 kHz
• Modo de funcionamiento bloqueable para una configuración infalible con acceso solo a los controles relevantes y prevención de funcionamiento involuntario durante el espectáculo
